ASTM F1116-14a : Método de prueba para probar las propiedades dieléctricas del calzado eléctricamente aislante:

Este documento no es una reproducción oficial de la norma. Es imprescindible consultar las normas difundidas por la ASTM https://www.astm.org

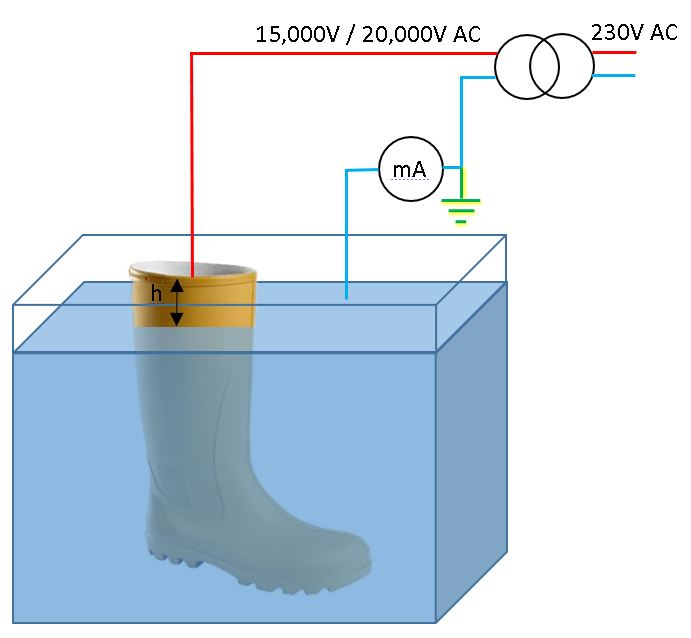

Dispositivo de prueba:

La bota se rellena con agua o con otro medio conductivo hasta una distancia h de la parte superior de la caña.

La bota se sumerge en el agua u otro medio conductivo, hasta la misma distancia h de la parte superior de la caña.



  AC prueba

  DC prueba

Tensión (valor rms)

 h (mm)

 Tensión media

  h (mm)

 15 000 V

 63.5

 45 000 V

 76

 20 000 V

 76

 60 000V

 89



El borne de alta tensión de la alimentación se conecta al interior de la bota. El otro borne de alta tensión de la alimentación se conecta en el exterior de la bota.



La tensión se aplica durante 1 a 3 minutos.

No se debe tener ningún arco voltaico entre los electrodos durante la prueba.

La prueba se considera satisfactoria si no se produce ningún rompimiento en el calzado.
